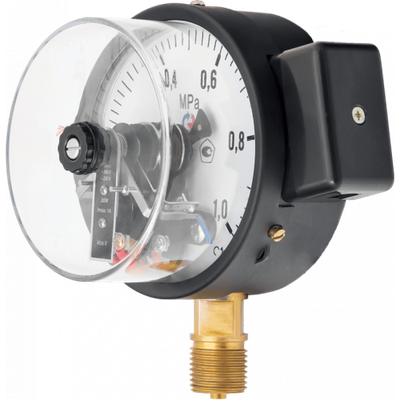

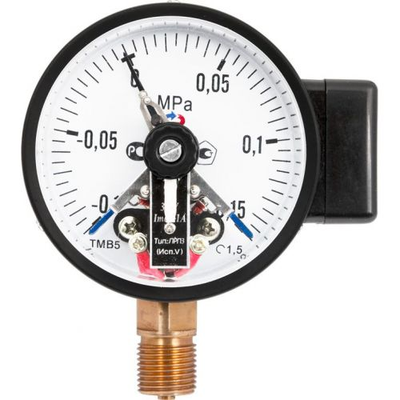

Манометр с элктроконтактной приставкой ТМ-510р,05 кл.1.5

Модель ТМ-510Р.05 относят к категории ЭКМ — электроконтактные манометры. Разработчик изделия — российский бренд Росма. Контрольно-измерительный прибор отвечает требованиям ГОСТ 2405–88 и внесен в госреестр СИ под номером 25913-08. Компания Манотек представляет продукцию торговой марки Росма на рынке Западной Сибири и территории РФ.

Электроконтактные манометры ТМ-510Р.05 — устройство для измерения и показа давления рабочей среды. Если значения выходят за пределы настроек, срабатывает приставка, которая управляет внешними цепями. К измерителю подсоединяют тревожную сигнализацию, блокировку и устройства автоматического регулирования технологическим процессом.

Особенности конструкции манометра:

Измеритель используют в системах теплоснабжения, водоотведения, вентиляции, кондиционирования. Электроконтактные манометры покупают предприятия машиностроения, энергетики, жилищно-коммунальной сферы.

Конструкцию условно разделяют на механическую и электрическую часть. Компоненты связаны между собой. К механике относят передаточное звено, измеритель, стрелки. Исполнение схем срабатывания приставки: с одним или двумя электрическими контактами. Прибор ТМ-510Р.05 подключают к процессу через монтажную коробку, расположенную на корпусе сбоку.

Основное назначение — коммутация цепей электрического тока. Реакция зависит от величины изменения давления и настроек. Максимальный ток потребления 1 А. Напряжение ТМ-510Р.05 — 220 В или 380 В. Давление рабочей среды: от 0-0,6 мПа до 0-100 мПа. Класс точности электроконтактного манометра — 1,5.
