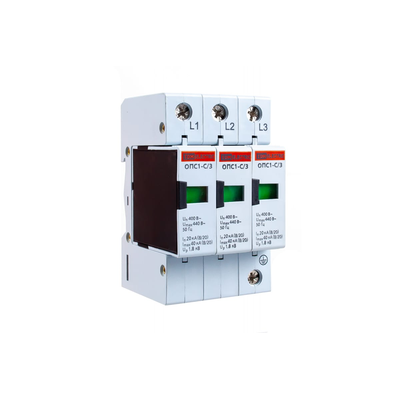

Огран. разрядник ОПС1-С/3 3Р 400В 20-40 кА 0201-0007

Предназначен для защиты электрических цепей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений.

Класс II (C) — вторая ступень защиты внутренних распределительных цепей объекта от грозовых разрядов и коммутационных перенапряжений, прошедших через ограничитель класса В. УЗИП устанавливается в распределительные щиты (вводные щиты помещений).

Классификация УЗИП

• По числу вводов — одновводный, включенный параллельно в защищаемую цепь.
• По способу выполнения защиты от перенапряжений — ограничивающего типа (в отсутствие перенапряжения сохраняет высокое полное сопротивление, но мгновенно снижает его с возрастанием волны тока и напряжения до порога срабатывания).
• По способу установки — стационарный, внутренней установки.
• По разъединителю — без разъединителя (требуется дополнительная установка).
• По защите от сверхтоков — без защиты.
• По наличию индикатора рабочего состояния — с индикатором.

Особенности и преимущества

• Сменный варисторный модуль позволяет провести замену, не отключая подключенные провода и не снимая основание.
• В каждом из полюсов предусмотрен встроенный предохранитель для защиты от сверхтоков.
• На лицевой панели ограничителя реализован визуальный указатель «износа» сменного защитного модуля.

Рекомендации по применению

В летний период грозовой разряд в воздушную линию вызывает появление перенапряжений в десятки киловольт, носящих характер бегущих волн с большой крутизной и временем возрастания от нуля до максимума 1.0÷8.0 мкс. Попав во внутреннюю распределительную сеть здания, разряд может вызвать пробой, возгорание изоляции и выход из строя электрооборудования. Аналогичные последствия могут вызвать коммутационные перенапряжения, возникающие при переключениях на подстанциях или при пуске и отключении мощных электропотребителей.

С помощью ОПС1 можно создать весьма эффективную и долговременную защиту объекта. Одним из основных условий при этом является наличие контура заземления, а для производственных помещений — и системы выравнивания потенциалов. Ведь, несмотря на малую длительность, грозовой разряд несет значительную энергию. Максимальное пиковое значение тока разряда может достигать 100 кА, и при отсутствии выравнивания потенциалов вполне возможно возникновение опасного шагового напряжения. Трехступенчатая система защиты внутри здания позволяет плавно понижать опасный импульс перенапряжения «по ходу» в сторону потребителя до безопасной величины путем отбора и «слива» в землю части энергии быстродействующими разрядниками каждой ступени.

При установке разрядников следует учесть, что последовательная (селективная) работа ступеней защиты будет обеспечена, если расстояние между ступенями по воздушной и кабельной цепям составляет не менее 7÷10 м. В этом случае при появлении бегущей волны разряда индуктивность участка цепи будет создавать необходимую постоянную времени задержки нарастания напряжения.

Расстояние от разрядников, установленных в абонентском щите потребителя, до самой удаленной нагрузки не должно превышать 30 м.

Подключение к фазным и нулевой шинам во всех трех ступенях производят до коммутационной аппаратуры и аппаратуры защитного отключения. Длина проводников, соединяющих разрядники с PEN- или PE- проводником, должна быть минимальной, а их сечение – не менее 25 мм².
