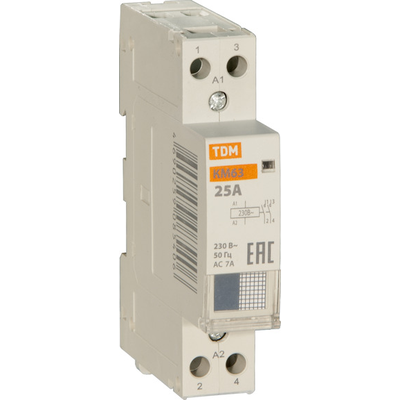

Контактор модульный 25А 2NO 230В АС 0213-0002

Предназначен для коммутации малоиндуктивных нагрузок бытового применения смешанного типа, где пусковые токи сопоставимы с номинальными (оборудование без электродвигателей). Производитель также допускает использование контактора в системах освещения.

Принцип действия:

При подаче напряжения на катушку управления контактора возникает электромагнитное поле, замыкаются нормально открытые (НО) контакты, нагрузка включается. При снятии напряжения с катушки, магнитное поле пропадает, контакты возвращаются в исходное положение, нагрузка отключается.

Материалы:

• Материалом для корпуса и деталей является негорючий пластик.
• Маркировка выполнена в соответствии с требования­ми ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Конструкция:

• Мостиковые контакты обеспечивают высокие электроизоляционные свойства и хорошее гашение дуги при коммутации.
• Контакты выполнены из серебросодержащего материала. Это повышает их износоустойчивость, увеличивает срок службы, уменьшает переходное сопротивление и тепловые потери.
• На лицевой панели контактора реализован механический индикатор положения контактов (включено/отключено).

Преимущества:

• Защелка на DIN-рейку снабжена фиксацией, что упрощает монтаж и демонтаж устройства.
• Совместимость размеров позволяет установить контактор в стандартный щит с любыми аппаратами модульной серии.

Использование в системах освещения:

Осветительные приборы (в том числе лампы накаливания) являются емкостной нагрузкой, которая имеет большие пусковые токи при включении.

При использовании контактора с номинальным током 25 А:

• С лампами накаливания, галогенными лампами на 230 В, энергосберегающими или светодиодными лампами, трансформаторами для низковольтных галогенных ламп, лампами смешанного типа — необходимо закладывать как минимум 3-х кратный запас по номинальному току.
• С люминесцентными лампами без компенсации / с параллельной компенсацией — необходимо закладывать как минимум 30% / 7-ми кратный запас по номинальному току соответственно.
• С ртутными, натриевыми, металлогалогенными лампами без компенсации / с параллельной компенсацией — необходимо закладывать как минимум 2-х / 7-ми кратный запас по номинальному току соответственно.

Для ламп накаливания номинальный ток можно вычислить путем деления суммарной мощности на номинальное напряжение (например, 300 Вт / 230 В = 1.30 А). Для остальных ламп и устройств необходимо использовать сумму значений номинальных токов, указанных в технических характеристиках производителей.
